產(chǎn)品概述 THIF-516超速淬火油冷卻速度相對于快速淬火油更快，氧化安定性好，適用于大型，淬透性差的零件的加熱淬火，滲碳、碳氮共滲淬火，也適用于中碳鋼及其他類型合金鋼的淬火冷卻。 產(chǎn)品特點(diǎn) ①冷卻能力強(qiáng)，短期蒸汽膜階段，高低溫冷速都較快，滿足淬火硬度高及要求心部硬度高的厚大工件。
②產(chǎn)品異味、煙霧、積碳小，淬火后工件表面易清洗。
③熱氧化安定性好，能保持長期穩(wěn)定的冷卻特性，使用壽命長，長期使用也能保持較好的冷速，保證淬火后工件質(zhì)量。 技術(shù)指標(biāo)

項目		技術(shù)要求	試驗方法
				運(yùn)動粘度40℃，mm2/s≯		28	GB/T265
閃點(diǎn)(開口),℃ ≮		190	GB/T3536
水分,%≯		無	GB/T260
傾點(diǎn),℃ ≯		-9	GB/T3535
腐蝕(銅片,100℃,3h),級≯		1	GB/T5096
光亮性，級 ≯		1	SH0564
熱氧化安定性	粘度比≯	1.5	SH/T0219
	殘?zhí)吭黾又担? ≯	1.5
冷卻性能(液溫60℃,不攪拌)	特性溫度℃ ≮	680	ISO/9950
	最大冷速，℃s ≮	110

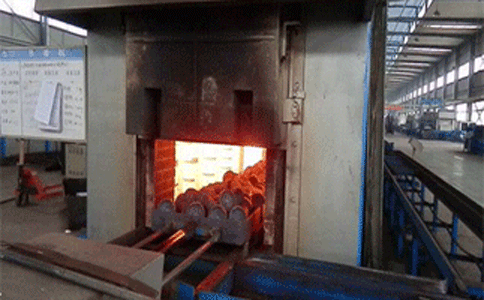

使用范圍 ①可用于淬透性較低的中、低碳合金結(jié)構(gòu)鋼及碳素結(jié)構(gòu)鋼制工件淬火等。
②主要用于開放式淬火槽。
③主要適于處理要求淬火硬度高以及要求心部硬度高的厚大工件。 注意事項 ①超速淬火油溫度應(yīng)該控制在規(guī)定范圍內(nèi)(40-80℃左右)，避免使用溫度過高或過低，否則不能發(fā)揮充分的冷卻性，并有冷卻不均的可能。
②淬火油中不要混入水分。整體淬火時如果水分有400PPM以上的混入，可能會引起硬度不均或降低耐久性。如混有水分，要先脫水。
③定期清理炭黑和氧化皮。炭黑和氧化皮都是吸附在淬火油中的添加劑中，影響淬火油冷卻性能。
④厚、大型工件淬火一定要快速沒入油中，且不可一半在油中，一半在空氣中，容易造成淬火油的起火以及工件的硬度不均勻。 包裝儲存 170KG/桶包裝，存放于陰涼干燥處，擰緊封蓋，防止吸潮、進(jìn)水，避免陽光暴曬。 相關(guān)鏈接
二保焊除焊渣用防飛濺劑

THIF-121全合成切削液
THIF-122半合成微乳切削液
焊接防飛濺劑在鋼結(jié)構(gòu)中的應(yīng)用
焊接飛濺清除劑的適用范圍和使用技巧
焊接防飛濺劑使用方法，你用對了嗎？
激光焊接防飛濺劑怎么選？
